Riadiaci systém VENTIK pre prívodnú jednotku
Riadiaci systém VENTIK pre prívodnú jednotku

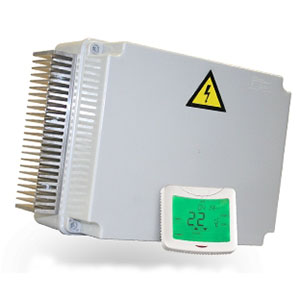

VENTIK je riadiaci VZT systém pre prívodnú jednotku z možnosťou pripojenia odvodného ventilátora bez rekuperácie tepla.
VENTIK je určený pre ovládanie jednofázového AC ventilátora (3 rýchlosti), uzatváracej klapky, elektrického alebo vodného ohrievača, (chladenia na vyžiadanie). Štandardne je vybavený dotykovým ovládacím panelom TPC.
VENTIK je určený pre ovládanie jednofázového AC ventilátora (3 rýchlosti), uzatváracej klapky, elektrického alebo vodného ohrievača, (chladenia na vyžiadanie). Štandardne je vybavený dotykovým ovládacím panelom TPC.
- VENTIK-6 - Riadiaci systém pre elektrický ohrievač do 6kW
- VENTIK-15 - Riadiaci systém pre elektrický ohrievač do 15kW
- VENTIK-W - Riadiaci systém pre vodným ohrievač
|
|
|||||
| Technické údaje | |||||
| Typ | VENTIK-6 | VENTIK-15 | VENTIK-W | ||
| Rozmery (L x W x H) | mm | 248x198x106 | 335x245x133 | 248x198x106 | |
| Hmotnosť | kg | 3,5 | 6 | 3,5 | |
| Napájacie napätie | VAC/50Hz | 1~230 | 2~400 | 3~400 | 1~230 |
| Napätie ventilátora | VAC/50Hz | 230 | 230 | 230 | |
| Príkon ventilátora max. | A | 1,5 | 3 | 1,5 | |
|
Napätie ventilátora pri rých. 1
|
VAC | 120 | 120 | 120 | |
| Napätie ventilátora pri rých. 2 | VAC | 180 | 180 | 180 | |
| Napätie ventilátora pri rých. 3 | VAC | 230 | 230 | 230 | |
| Ohrievač | Elektrický | Elektrický | Vodný | ||
| Napájacie napätie ohrievača | VAC | 1~230 | 2~400 | 3~400 | |
| Príkon ohrievača | kW | 3,2 | 6 | 15 | - |
| Riadiaci signál ohrievača | PWM | PWM | 0-10V | ||
| Výstup pre uzatváraciu klapku | 230 VAC, (N, L, L) | ||||
| Výstup pre chladenie (na vyžiadanie) | ON/OFF 24 VDC | ||||

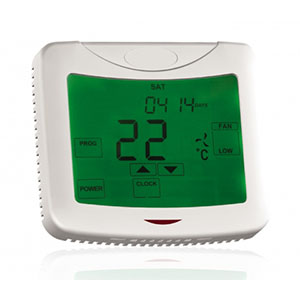

Dotykový ovládací panel TPC
